中频炉维修大全，中频炉常见故障解决办法

  在中频炉使用过程中经常会出现各种各样的问题，维修应针对不同的问题对症下药。首先要判断能否开启，无法开启应断电检修电源、整流器、电容器故障，接电检查示波器以及晶闸管，开启后应根据出现故障的零件检修，下面就由技术资料为您介绍中频炉维修方法。
  

  一、断开电源维修

  

  1、电源

  

  用万用表测一下主电路开关（接触器）和控制保险丝后面是否电，这将排除这些元件断路的可能性。
  

  2、整流器

  
  整流器采用三相全控桥式整流电路，它包括六个快速熔断器、个晶闸管、六个脉冲变压器和一个续流二极管。
  
  ①在快速熔断器上有一个红色的示器，正常时指示器缩在外壳里边，当快熔烧断后它将弹出，有些快熔的指示较紧，当快熔烧断后，它会卡在里面，所以为可靠起见，可以用万用表通断档一下快熔，以判断它是否烧断。
  
  ②测量晶闸管的简单方法是用万用表电阻挡（200Ω挡）测一下其阴极—阳极、极—阴极电阻，测量时晶闸管不用取下来。正常情况下，阳极—阴极间电阻应无穷大，门极—阴极电阻应在10—50Ω之间，过大或过小都表明这只晶闸管极失效，它将不能被触发导通。
  
  ③脉冲变压器次边接在晶闸管上，原边接在主控板上，用万用表测量原边电阻为50Ω。续流二极管一般不容易出现故障，检查时用万用表二极管挡测其二，正向时万用表显示结压降约有500mV，反向不通。
  

  3、电容器

  
  ①与负载并联的电热电容器可能被击穿，电容器一般分组安装电容器架上，检查时应先确定被击穿电容器所在的组。断开每组电容器的汇流排与主汇流排之间的连接点，测量每组电容器两个汇流排间的电阻，正常时应无穷大。确认坏的组后，再断开每台电热电容器引至汇流排的软铜皮，逐台检即可找到击穿的电容器。每台电热电容器由四个芯子组成，外壳为一极，另一分别通过四个绝缘子引到端盖上，一般只会有一个芯子被击穿，跳开这个绝缘上的引线，这台电容器可以继续使用，其容量是原来的3/4。电容器的另一个故障是漏油，一般不影响使用，但要注意防火。
  
  ②安装电容器的角钢与电容器架是绝缘的，如果绝缘击穿将使主回路接地，测电容器外壳引线和电容器架之间的电阻，可以判断这部分的绝缘状况。
  

  二、接通电源维修

  
  1、将示波器探头接在整流晶闸管的门极和阴极上，示波器置于电源同步，按下启动按钮后即可看到触发脉冲波形，应为双脉冲，幅度应大于2V。按一下止按钮，脉冲将立即消失。重复六次，将每个晶闸管都看一下，如果门极没有冲，可以将示波器的探头移到脉冲变压器的原边看一下，如果原边有脉冲而次没有，说明脉冲变压器损坏，否则问题可能出在传输线或主控板上。

  

  2、将示波器探头接在逆变晶闸管的门极和阴极上，示波器置于内同步，接通控制电源后可以看到逆变触发脉冲，它是一串尖脉冲，幅度应大于2V，通过波器的时标读出脉冲周期，算出触发脉冲频率，正常时应比电源柜的标称频率约20%，这个频率称为启动频率。按下启动按钮后，脉冲的间距加大，频率变，正常时应比电源柜的标称频率低约40%，按一下停止按钮，脉冲频率立即跳启动频率。通过上列检查，基本能排除完全不能启动的故障。
  

  三、启动后问题维修

  

  1、整流器缺相

  
  故障表现为工作时声音不正常，输出电压升不到额定，且电源柜怪叫声变大，这时可以调低输出电压在200V左右，用示波器观察流器的输出电压波形（示波器应置于电源同步），正常时输入电压波形每周期六个波形，缺相时会缺少二个。这一故障一般是由于整流器某只闸管没有触发脉冲或触发不导通引起的，这时应先用示波器看一下六个整流晶管的门极脉冲，如果有的话，关机后用万用表200Ω档测量一下各个门极电阻，不通或者门极电阻特别大的那只晶闸管换掉即可。
  

  2、逆变器三桥臂工作故障

  
  表现为输出电流特别大，空炉时也一样，且电柜工作时声音很沉重，启动后把功率旋钮调到小位置，会发现中频输出电压正常时高。用示波器依次观察四个逆变晶闸管的阳极—阴极之间的电压波形，如果三桥臂工作，可以看到逆变器中有相邻二只晶闸管的波形正常，另外相邻的二只有一只没有波形，另一只为正弦波。KK2触发不通，其阳极—阴极之间的波形就是正弦波；同时KK2不通会导致KK1无法关断，所以KK1二端就没有波形。
  

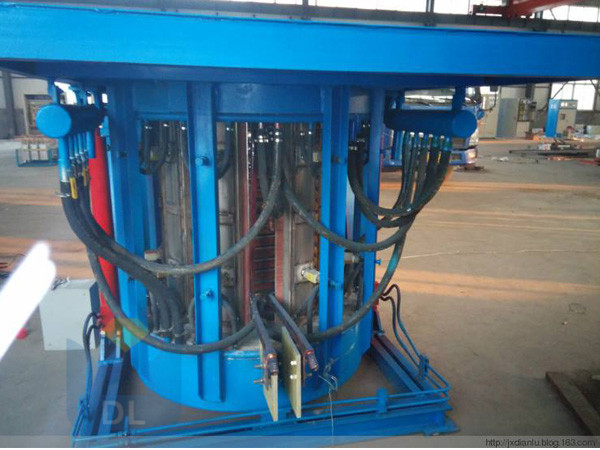

  3、感应线圈故障

  
  感应线圈是中频电源的负载，它采用壁厚3至5毫米的形紫铜管制成。它的常见故障有以下几种：①感应线圈漏水，这可能引起线圈匝间打火，必须及时补焊才能运行。
  
  ②钢水粘在感应线圈上，钢渣发热、发红，会引起铜管烧穿，必须及时清除干。
  
  ③感应线圈匝间短路，这类故障在小型中频加热炉上特别容易发生，因为炉子，在工作时受热应力作用而变形，导致匝间短路，故障表现为电流较大，工作率比平常时高。
  
  以上就是关于中频炉维修方法的详细介绍，在中频炉出现故障时应时间断开电源，防止出现其他安全危险。然后根据检修方法，一步步准确的找出问题所在，根据具体的故障原因进行维修，这样可以少走很多弯路。中频电炉具有一体化的售后服务机制，为用户提供网络和实体学习班，培训维修技术人员，如果您有任何关于中频感应炉的问题，欢迎留言或是致电咨询，我们将会有专业的工程师为您解答。
